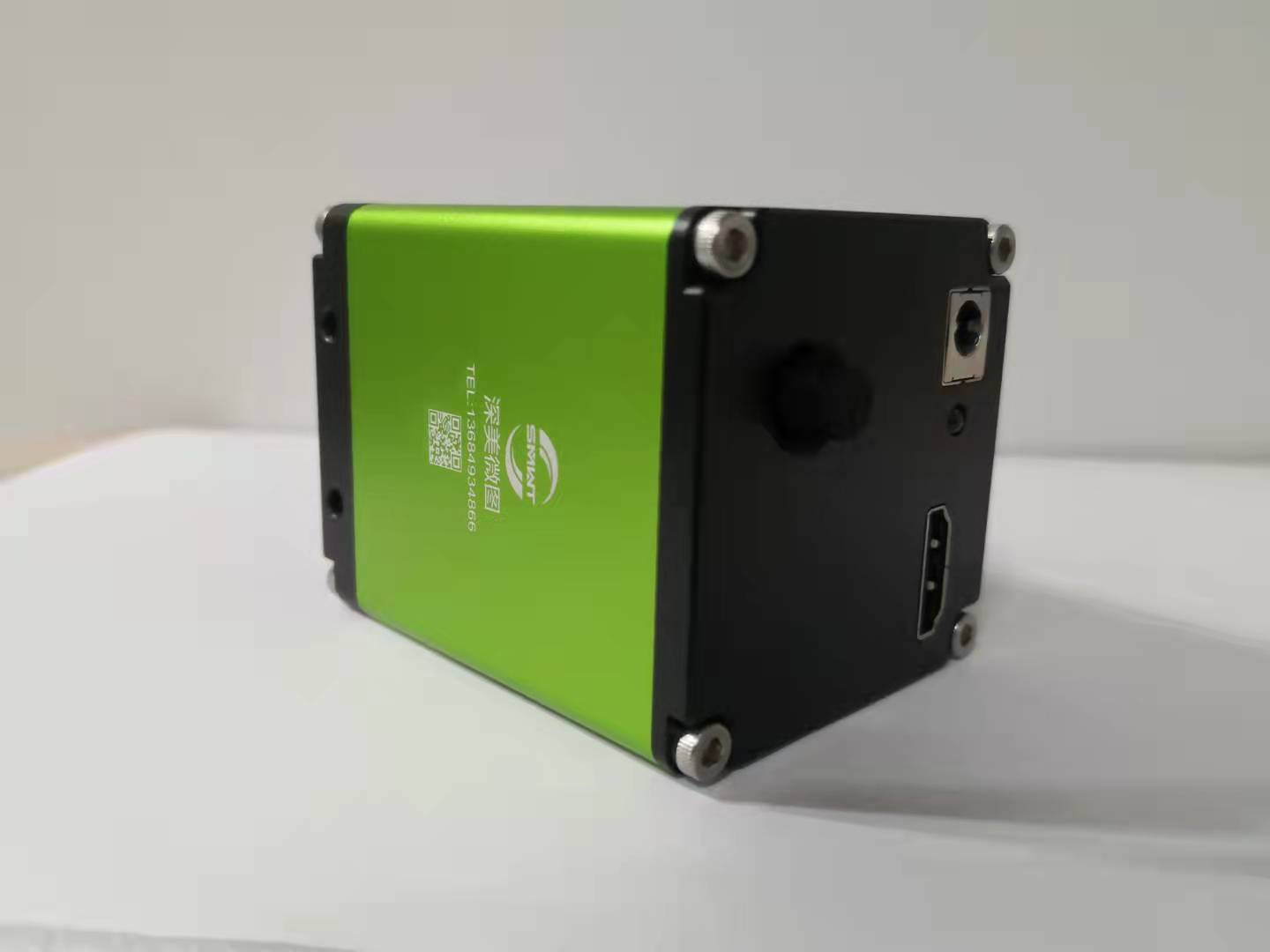

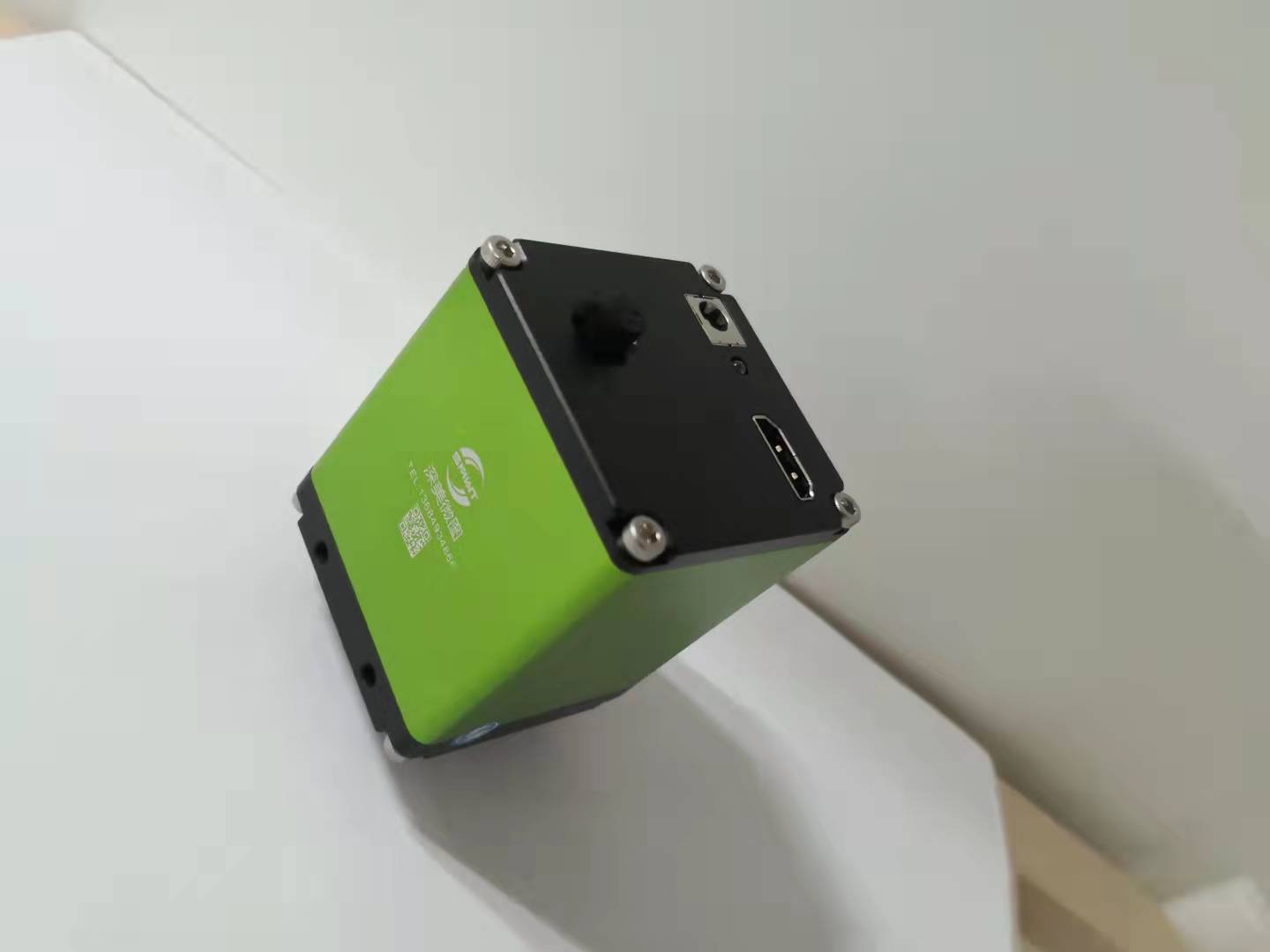

H-988S
上传作者:2023-07-25 05-17-40 更新时间:handler


H-988S 1/2″HDMI接口全高清高速工业相机快速操作说明

 连接相机

1. HDMI电缆线连接相机到显示器。因相机视频分辨率为1920*1080,所以要求液晶显示器屏规格最好在22吋以上。

2  连接12V直流电源。

3. 颜色校正(白平衡调整):取白纸一张放置于镜头前,操作导航键选定菜单光标至P栏WB后,按中间键字符WB为白色开始执行校正,校正完成后会菜单框自动恢复为原来颜色

NOTE:此步操作一定等其他的参数设置好后最后来做,否则可能对颜色有影响。

4. 自动曝光校正,选定后,按中间键字符AE变为白色开始执行校正,校正完成后会菜单框自动恢复为原来颜色。

建议:为了获得最佳图像效果, 亮度或曝光取值一般应在80以下。 高动态对比度:此功能为观察低对比度物体

使用,一般情况下建议为0(关闭)

导航键操作定义:

1,上下(或前后)推键:主功能菜单光标上下移动切换。

2,左右推键:子功能切换、子功能操作。

3,中间键:功能确认、子功能操作等。

显示效果调整

主菜单

子功能

操作方式

说明

P

(自动图像校正)

AE

(自动曝光校正)

选定后,按右键字符变为白色开始执行校正,校正完成后会自动恢复为原色。

AE----Auto Exposure的缩写,意为自动曝光。

AE变成白色表示开始执行,完成后选取框恢复为默认的原色。

当亮度值为最大或者最小仍不能满足图像亮度要求时,会退出自动曝光。此时需要对光源照度进行调整,方法为:当亮度值为最大时,需要增加光源照度;当亮度值为最小时,需减少光源照度。



WB

(自动白平衡校正)

选定后,左推键字符为白色开始执行校正,校正完成后会自动恢复为原色

WB----White Balance缩写。意为自动白平衡校正

WB变成白色表示开始执行,同时伴随RGB值的变化。完成后字符恢复为默认的原色。

校正时,需要标准白色作相机目标物(如白纸等)。



HDR

高动态响应显示模式)

☆☆☆☆ (1)

★★☆☆☆ (2)

★★★☆☆ (3)

★★★★ (4)

★★★★★ (5)

按中建选定该菜单,右推键

切换

HDR---是High dynamic response 的缩写意为高动态响应

显示模式,分为五级以满足不同观察需求。它们是:

☆☆☆☆      (1): 意为HDR功能一级响应.

★★☆☆☆      (2): 意为HDR功能二级响应

★★★☆☆      (3): 意为HDR功能三级响应

★★★★     (4): 意为HDR功能四级响应

★★★★★      (5): 意为HDR功能五级响应





 手动图像效果调整

R

(红)

进度条及数值

选定后,左键减少R色增益值;右键增加R色增益值

R色调整:

进度条显示可调区域及其大小,数值辅助显示,可调范围为1-100



G

(绿)

进度条及数值

选定后,左键减少绿色;右键增加绿色

G色增益调整:

进度条显示可调区域及其大小,数值辅助显示,可调范围为1-100



B

(蓝)

进度条及数值

选定后,左键减少蓝色;右键增加蓝色

B色增益调整:

进度条显示可调区域及其大小,数值辅助显示,可调范围为1-100



(亮度)

进度条及数值

选定后,左键减少亮度值;右键增加亮度值

图像亮度调整:

进度条显示可调区域及其大小,数值辅助显示,可调范围为1-100

建议:为了获得最佳图像效果,亮度取值一般应在80以下.

(高动态对比度)

进度条及数值常用0

选定后,左键减少对比度值;右键增加对比度值

高动态图像对比度调整:

进度条显示可调区域及其大小,数值辅助显示,可调范围为1-100

此功能为观察低对比度物体使用,一般情况下建议为0(关闭)

 (饱和度

进度条及数值

选定后,左键减少饱和度数值;右键增加饱和度数值

图像饱和度调整:

出厂默认为60,此数值为50的时候不对颜色饱和度做调整,数值越大对颜色的鲜艳程度越明显,数值为0时,图像为黑白模式。



 标线操作



+  #



选择叠加十字标线或四纵四横标线方式,该菜单按中键确认后,左推键←或右推键→ 切换选择

长时间向左推键或向右推键恢复标线出厂设置。





+  1





标线移动。1:为线号选择,:为标线颜色选择。

按中键线号数字 变绿,此时,上推或下键数字变化,线号选定后再按中键图标 ⬛ 左右出现小箭头符号,左推或右推键可以选择当前选中线的颜色,上推或下推键调节当前选中线的位置。





 图像保存与图像边缘增强功能



S E



SE功能为图像边缘增强模式,一共分为四级,逐级递增。当打开该功能后,图像的边缘会变的更清晰。一般建议为第一级即可。
