H-268
上传作者:2023-07-25 05-32-16 更新时间:handler

HDMI工业相机使用操作说明书

高清工业相机内置可移动30条横线和30条竖线,可通过菜单选用其中130条,单条线颜色可选; HDMI/Type CUSB输出最高分辩率为1920*1080 60Hz。为了确保安全,请详细阅读操作说明.

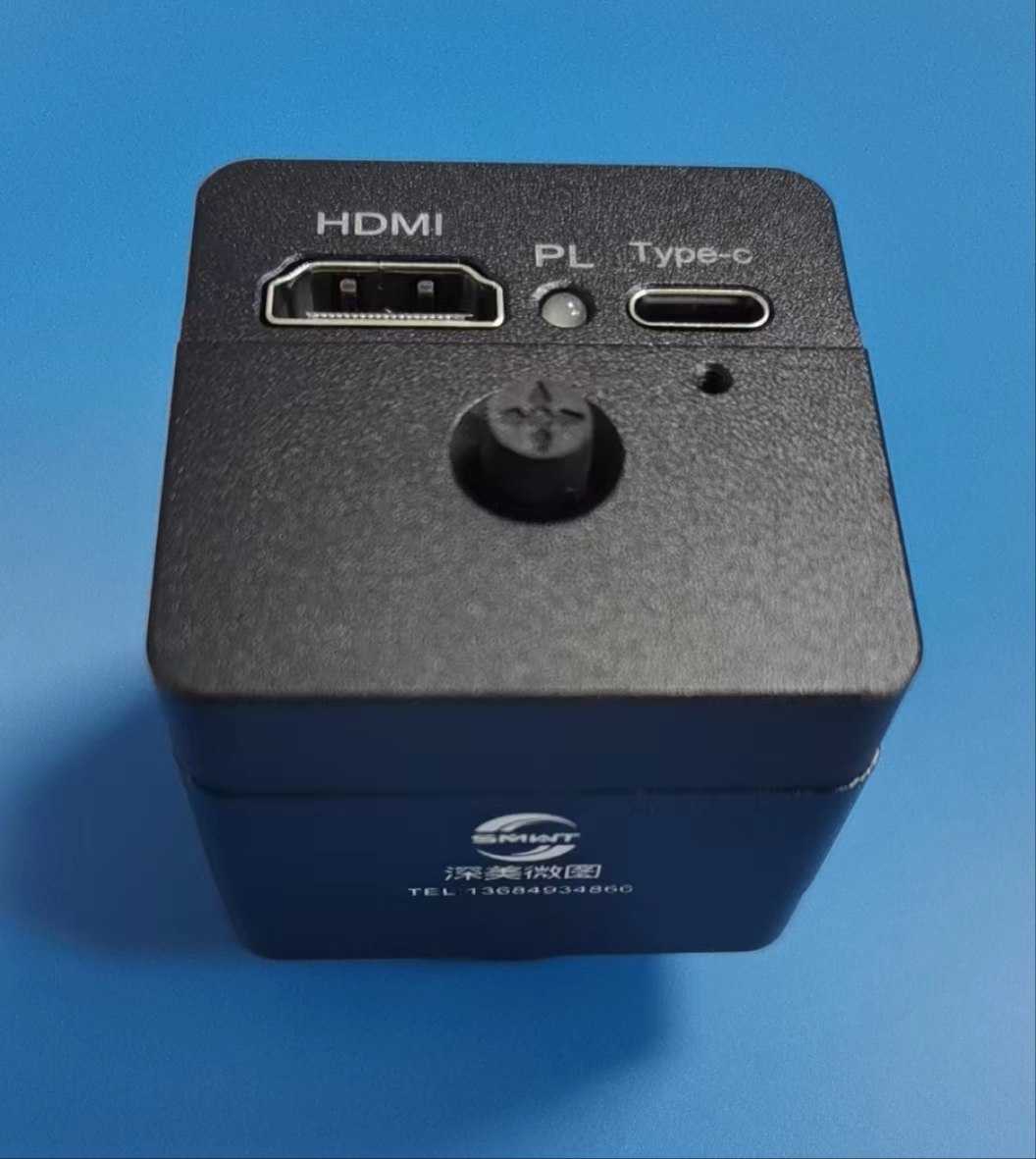

一、接口和按键功能:

HDMI

HDMI高清输出接口

Type C

5V电源接口/USB输出接口

MENU

主菜单键











二、安装:

工业镜头安装在相机的 C 接口,HDMI接口与显示器输入接口相连接;Type C线连接相机,USB口连接5V电源适配器或者连接电脑USB,通上电后指示灯为由红色转为绿色,说明相机已经正常工作.

三、相机参数:

1, 2001/2英寸CMOS,有效像1920X1080,帧率60FPS,清晰度900线.

2,分辨率:1920*1080(16:9)、1920*1080(16:10) 、1280*720(16:9) 、1024*768(4:3).

3, 采用C镜头接口,可以选用C接口的镜头.

4, 电源:+5V允许偏差10%,电流不小于0.5A.

四、菜单操作:

1,一次MENU键打开主菜单,再按一次MENU键关闭主菜单.

2,通过  键来移动光标选择相应子菜单.

3,通过  键进入光标所在子菜单.


4, 在子菜单内通过键调节当前数值或"是/否".

5,返回上级菜单->选择退出/一次MENU.
